To jedno z pytań, które regularnie otrzymujemy od klientów:
„Czy brak rowka pod klin nie spowoduje obracania się wirnika na wale?”
Krótka odpowiedź brzmi:
Nie. Prawidłowo zamontowany wirnik jest utrzymywany na stożku wału, a nie przez klin.
Do czego właściwie służy klin?
Wbrew powszechnej opinii klin Woodruffa nie jest elementem przenoszącym moment obrotowy.
Jego głównym zadaniem jest jedynie ustawienie wirnika w określonej pozycji względem wału podczas montażu.
Jeżeli połączenie stożkowe jest wykonane prawidłowo i wirnik został odpowiednio dokręcony, to właśnie stożek odpowiada za przenoszenie sił oraz utrzymanie wirnika na wale.
Ciekawostka – fabrycznie wirnik prądnicy w motocyklu AWO Simson – nie miał wpustu! Tak samo wiele narzędzi skrawającej trzyma się tylko na stożku.
Każdy, kto choć raz zdejmował wirnik ze stożka przy pomocy ściągacza, wie jak mocne jest takie połączenie.
Dlaczego nie wykonujemy rowków pod klin?
Powodów jest kilka.
1. Każdy silnik jest trochę inny
W przypadku nowoczesnych układów CDI oraz współczesnych paliw optymalny punkt zapłonu często różni się od ustawień fabrycznych sprzed kilkudziesięciu lat.
Brak klina pozwala precyzyjnie dobrać wyprzedzenie zapłonu do konkretnego silnika, jego stanu technicznego oraz sposobu użytkowania.
2. Wiele wałów po regeneracji jest źle złożonych
To problem spotykany znacznie częściej, niż mogłoby się wydawać.
Po regeneracji wału zdarza się, że czop od strony zapłonu zostaje wciśnięty pod niewłaściwym kątem względem stopy korbowodu.
W efekcie klin znajduje się w innym położeniu niż przewidział producent.
Jeżeli wirnik zostałby zamontowany wyłącznie według położenia klina, zapłon byłby ustawiony nieprawidłowo mimo poprawnego montażu wszystkich elementów.
Dlatego zawsze zalecamy ustawianie zapłonu względem rzeczywistego położenia tłoka i punktu wyzwalania impulsu, a nie ślepe poleganie na klinie.
3. Jeden wirnik może pasować do wielu zastosowań
Wiele naszych wirników wykorzystywanych jest w różnych modelach motocykli.
Wykonywanie osobnego rowka dla każdej konfiguracji oznaczałoby większe koszty produkcji oraz wyższą cenę końcową produktu.
Czy wirnik może się obrócić na wale?
Jeżeli połączenie stożkowe jest sprawne i wirnik został prawidłowo dokręcony — nie.
W praktyce przypadki „przestawienia zapłonu” najczęściej wynikają z błędów montażowych:
- zbyt długa śruba mocująca dochodzi do dna gwintu przed dociśnięciem wirnika,
- nakrętka opiera się o koniec wału zamiast dociskać wirnik,
- zabrudzony lub uszkodzony stożek,

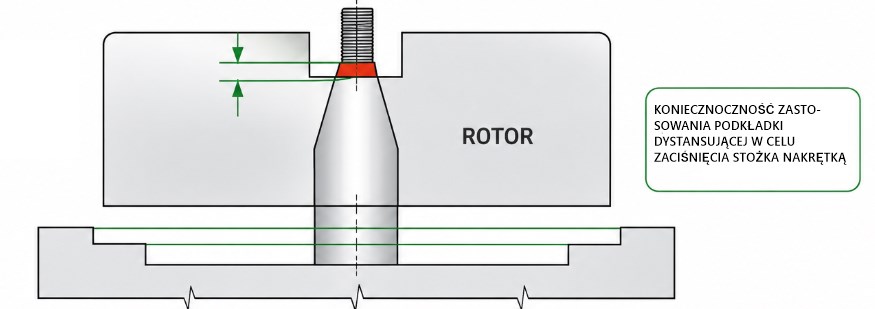

- brak odpowiedniej podkładki dystansowej.
W takich sytuacjach wirnik nie zostaje właściwie dociśnięty do stożka i może sprawiać wrażenie, że obraca się na wale.
Nasza rekomendacja
Nie wykonuj samodzielnie rowka pod klin w wirniku.
Po pierwsze powoduje to utratę gwarancji.
Po drugie istnieje bardzo duże ryzyko wykonania rowka w niewłaściwym miejscu, co uniemożliwi prawidłowe ustawienie zapłonu.
Mieliśmy już wielu klientów, którzy po takiej modyfikacji byli zmuszeni do zakupu nowego wirnika.
Prawidłowo zamontowany wirnik Turbo Zabytki nie wymaga klina do bezpiecznej i niezawodnej pracy. Najważniejsze jest poprawne połączenie stożkowe oraz właściwe ustawienie zapłonu.
Wirnik obrócił się na wale? To prawdopodobnie nie jest wina braku klina
Od czasu do czasu trafiają do nas pytania od klientów, którzy zauważyli przestawienie zapłonu i są przekonani, że przyczyną jest brak klina Woodruffa w wirniku.
W rzeczywistości problem zwykle leży zupełnie gdzie indziej.
Co naprawdę utrzymuje wirnik na wale?
W większości motocykli zabytkowych wał korbowy od strony zapłonu posiada stożkowe zakończenie.
Wirnik również posiada odpowiednio wykonany stożek.
Po dokręceniu oba elementy zaciskają się na sobie z ogromną siłą i to właśnie połączenie stożkowe odpowiada za przenoszenie momentu obrotowego.
Klin Woodruffa pełni przede wszystkim funkcję ustalającą położenie podczas montażu. Nie jest elementem, który powinien przenosić obciążenia robocze.
Najłatwiej przekonać się o tym podczas demontażu. Nawet lekko dociśnięty wirnik często wymaga użycia ściągacza, aby go zdjąć.
Dlaczego wirnik może się obrócić?
1. Wirnik nie został faktycznie dociśnięty do stożka
To najczęstsza przyczyna.
Zdarza się, że:
- śruba mocująca jest zbyt długa,
- koniec wału opiera się o stożku w magnecie,
- nakrętka dochodzi do końca gwintu wału zanim dociśnie wirnik.
Na pierwszy rzut oka wszystko wygląda poprawnie.
Śruba jest dokręcona, nakrętka siedzi sztywno, a mimo to wirnik nie został zaciśnięty na stożku.
W efekcie może dojść do jego przestawienia.
2. Uszkodzony stożek wału
W wielu zabytkowych motocyklach wały były wielokrotnie demontowane i montowane.
Często można spotkać:

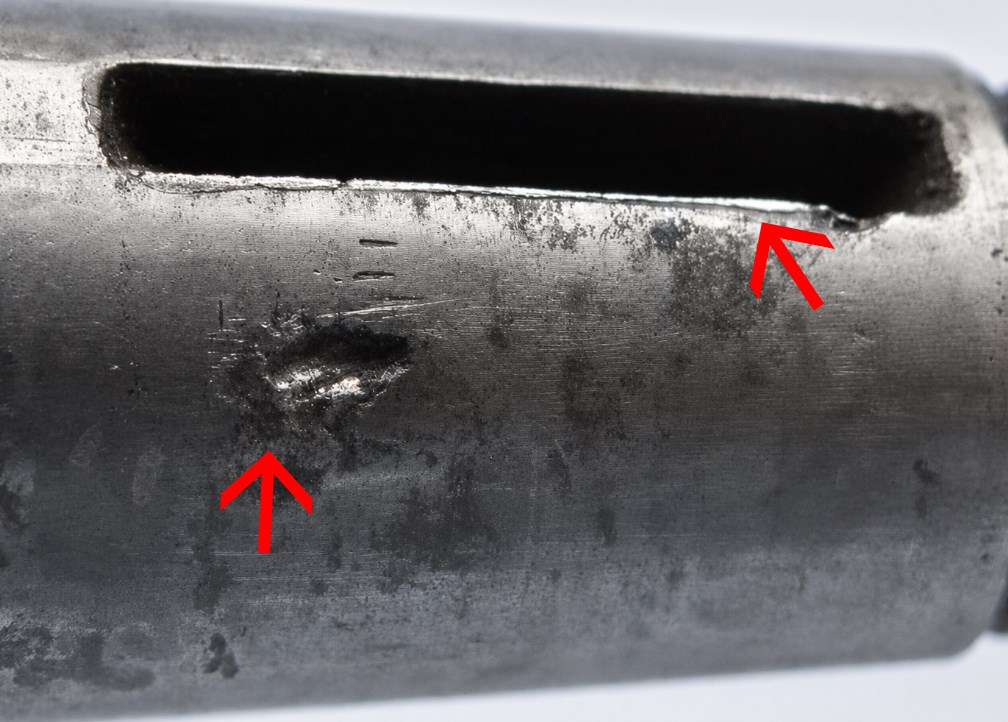

- wgniecenia,
- zadziory,
- uszkodzenia w okolicy rowka pod klin,
- ślady wcześniejszych napraw.
Nawet niewielkie nierówności ograniczają powierzchnię styku stożków i zmniejszają siłę zacisku.
3. Korozja i zabrudzenia
Rdza, utlenienia oraz pozostałości oleju powodują pogorszenie kontaktu pomiędzy stożkiem wału i wirnika.
Przed montażem obie powierzchnie powinny być czyste i całkowicie odtłuszczone.
Jak poprawić przyleganie stożka?
Przy starszych wałach bardzo dobrze sprawdza się docieranie stożka.
W tym celu można użyć drobnej pasty do docierania zaworów:
- Nanieś niewielką ilość pasty na stożek wału.
- Załóż wirnik.
- Obracaj go delikatnie w lewo i prawo.
- Po kilku minutach powierzchnie powinny uzyskać równomierny matowy ślad styku.
- Dokładnie usuń wszystkie pozostałości pasty.
Po takim zabiegu powierzchnia kontaktu często zwiększa się wielokrotnie.
Czy warto używać Loctite?
Nie.
Kleje do połączeń gwintowych nie poprawiają współpracy dwóch stożków.
Wręcz przeciwnie.
Warstwa kleju zmniejsza rzeczywistą powierzchnię styku metalu z metalem i może pogorszyć skuteczność połączenia.
Z tego samego powodu nie należy smarować stożka:
❌ smarem
❌ olejem
❌ pastą montażową
Stożek powinien być czysty, suchy i odtłuszczony.
Co warto zastosować?
W ciężkich wirnikach bardzo dobrze sprawdza się podkładka sprężysta talerzowa.
Pomaga utrzymać odpowiednie napięcie połączenia nawet podczas gwałtownych zmian obrotów silnika.
Nie należy mylić jej ze zwykłą rozciętą podkładką sprężystą.
Podsumowanie
Jeżeli wirnik przestawił się na wale, przyczyną niemal zawsze jest problem z połączeniem stożkowym, a nie brak klina.
Przed szukaniem winy w układzie zapłonowym warto sprawdzić:
✔ stan stożka wału
✔ stan stożka wirnika
✔ długość śruby lub nakrętki mocującej
✔ obecność zadziorów przy rowku pod klin
✔ poprawne dociśnięcie wirnika
Prawidłowo wykonane połączenie stożkowe utrzyma wirnik znacznie pewniej niż jakikolwiek klin.
