Bardzo często klienci, którzy doświadczają problemów z zapłonem po zamontowaniu zestawu od Turbo Zabytki, podejrzewają regulator napięcia jako źródło usterki.
W rzeczywistości regulator nie ma żadnego wpływu na działanie układu zapłonowego.
Regulator odpowiada wyłącznie za kontrolę napięcia ładowania i zasilania odbiorników elektrycznych. Nie bierze udziału w generowaniu iskry ani w sterowaniu zapłonem silnika.
Poniżej znajdziesz informacje o elementach, które rzeczywiście mogą mieć znaczenie w przypadku problemów z zapłonem.
Budowa statora z zewnętrznym impulsatorem
W systemach zapłonowych oferowanych przez Turbo Zabytki, wyposażonych w zewnętrzny impulsator (czujnik położenia), na statorze znajdują się dwa rodzaje cewek.
Cewka zasilająca moduł CDI
Jest to większa cewka, zazwyczaj w czarnej osłonie. Odpowiada za generowanie wysokiego napięcia niezbędnego do naładowania modułu CDI. W zależności od modelu napięcie to wynosi zwykle od 360 do 500 V podczas pracy silnika.
Cewka ta jest nawinięta bardzo cienkim drutem, dlatego jest stosunkowo wrażliwa na uszkodzenia mechaniczne. Uderzenie, nieostrożny montaż lub przypadkowe uszkodzenie statora mogą doprowadzić do przerwania uzwojenia i problemów z zapłonem.
W niektórych specjalnych wersjach statorów stosowane są dwie takie cewki.
Jak sprawdzić cewkę zasilającą moduł CDI?
Jeżeli podejrzewasz uszkodzenie cewki zasilającej CDI znajdującej się na statorze, możesz wykonać prosty pomiar napięcia generowanego podczas obracania silnikiem.
Przygotowanie do pomiaru
Na tym etapie diagnozujemy wyłącznie stator, dlatego należy odłączyć przewód zasilający od modułu CDI.
W zależności od modelu instalacji będzie to przewód:
- brązowy lub
- czerwono-czarny
Po odłączeniu przewodu od modułu ustaw miernik na pomiar napięcia przemiennego (AC).
Pomiar napięcia
Jedną sondę miernika podłącz do odłączonego przewodu wychodzącego ze statora, a drugą do masy silnika.
Podczas energicznego kopania rozrusznikiem nożnym lub obracania silnikiem cewka zasilająca powinna generować napięcie:
minimum 20 V AC
W większości przypadków napięcie będzie wyraźnie wyższe, jednak wartość przekraczająca 20 V AC potwierdza, że cewka generuje energię potrzebną do pracy układu zapłonowego.
Interpretacja wyników
Powyżej 20 V AC
- cewka zasilająca CDI działa prawidłowo,
- stator najprawdopodobniej jest sprawny,
- dalszą diagnostykę należy prowadzić po stronie impulsatora, modułu CDI lub cewki zapłonowej.
Poniżej 20 V AC lub brak napięcia
- możliwe uszkodzenie cewki zasilającej CDI,
- przerwa w uzwojeniu,
- uszkodzenie przewodów wychodzących ze statora,
- uszkodzenie połączeń elektrycznych.
Dlaczego warto wykonać ten test?
Pomiar napięcia jest często bardziej miarodajny niż sam pomiar rezystancji. Nawet jeśli uzwojenie wykazuje prawidłową oporność, uszkodzenie izolacji lub częściowe uszkodzenie cewki może powodować zbyt niskie napięcie do prawidłowej pracy modułu CDI.
Dlatego przy problemach z iskrą zawsze warto sprawdzić zarówno rezystancję, jak i napięcie generowane przez stator podczas obracania silnikiem.
Cewki oświetleniowe
Drugim rodzajem są cewki w kolorze miedzianym, nawinięte znacznie grubszym drutem. Ich zadaniem jest wytwarzanie energii elektrycznej dla instalacji pojazdu.
Odpowiadają one za:
- zasilanie oświetlenia,
- ładowanie akumulatora,
- zasilanie pozostałych odbiorników energii elektrycznej.
Warto pamiętać, że cewki oświetleniowe nie mają żadnego wpływu na działanie układu zapłonowego. Nie odpowiadają za generowanie iskry ani za pracę modułu CDI.
Co to oznacza w praktyce?
Jeżeli pojazd ma problem z iskrą lub nie chce odpalić, uszkodzenie cewek oświetleniowych nie będzie przyczyną takiej usterki.

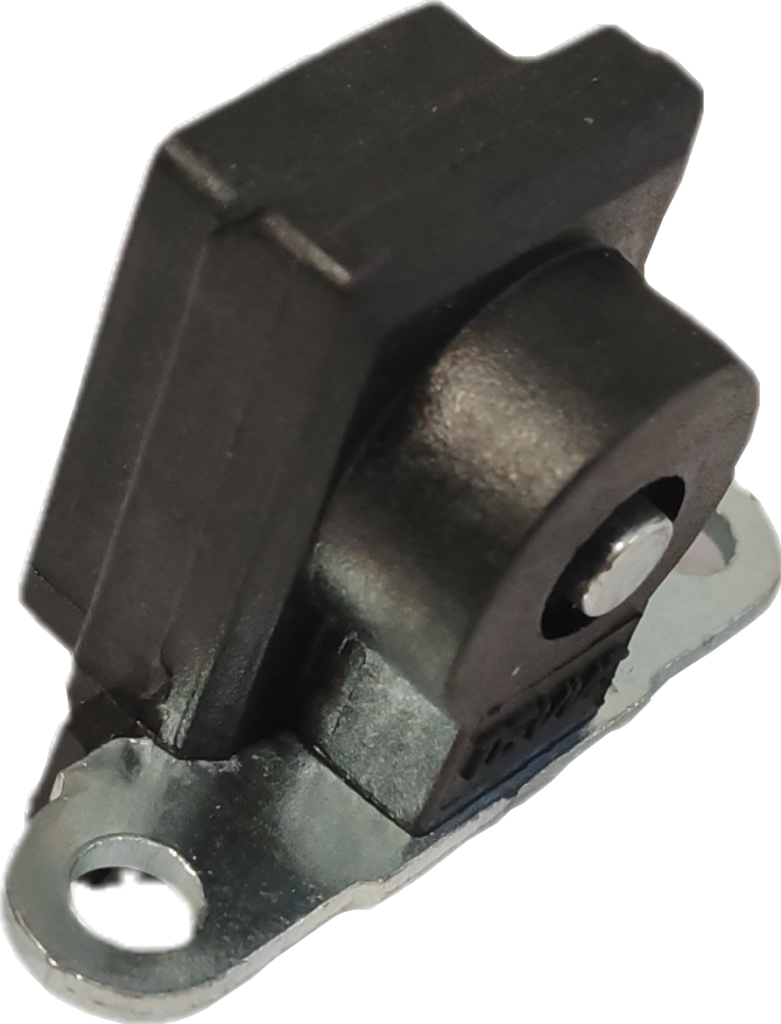

Impulsator (czujnik położenia)
Impulsator, nazywany również czujnikiem położenia lub pickupem, jest elementem wrażliwym na uszkodzenia mechaniczne.
Najczęściej do awarii dochodzi w sytuacjach, gdy:
- impulsator został uderzony przez występ (trigger) znajdujący się na wirniku,
- podczas montażu lub demontażu ciągnięto za jego biały przewód,
- doszło do przypadkowego uszkodzenia mechanicznego podczas prac serwisowych.
Wewnątrz impulsatora znajduje się bardzo cienkie uzwojenie, które może ulec przerwaniu nawet bez widocznych śladów uszkodzenia.
Jak rozpoznać uszkodzony impulsator?
W większości przypadków uszkodzenie nie jest widoczne gołym okiem. Nawet dokładne oględziny często nie wykazują żadnych nieprawidłowości.
Czasami pod lupą można zauważyć niewielką szczelinę pomiędzy metalową podstawą a plastikową obudową czujnika, jednak nie jest to regułą.
Dlatego ocena stanu impulsatora wyłącznie na podstawie wyglądu zewnętrznego bywa myląca.
Jak sprawdzić impulsator?
Najprostszą metodą jest pomiar rezystancji za pomocą multimetru.
Sprawny impulsator powinien mieć rezystancję około 150 Ω.
Możliwe wyniki pomiaru:
- około 150 Ω (400 – wartość dla JAWA 250) – impulsator prawdopodobnie jest sprawny,
- bardzo wysoka rezystancja lub brak wskazania (∞) – najczęściej oznacza przerwane uzwojenie i uszkodzony impulsator,
- wartość znacznie odbiegająca od nominalnej – może wskazywać na uszkodzenie lub pogarszający się stan czujnika.
Dlaczego warto zacząć od tego pomiaru?
Pomiar rezystancji impulsatora jest szybki, prosty i nie wymaga demontażu większości elementów układu zapłonowego. W przypadku braku iskry pozwala on bardzo szybko wykluczyć jedną z najczęstszych przyczyn problemów w systemach zapłonowych z zewnętrznym impulsatorem.
Jeżeli wynik pomiaru jest nieprawidłowy, dalsza diagnostyka układu zapłonowego powinna rozpocząć się właśnie od wymiany lub naprawy impulsatora.
Moduł CDI – jak sprawdzić, czy działa prawidłowo?
Moduł CDI odpowiada za przetworzenie energii dostarczanej ze statora i wygenerowanie impulsu sterującego cewką zapłonową. W przypadku braku iskry można wykonać prosty pomiar pozwalający ocenić, czy moduł pracuje prawidłowo.
Przygotowanie do pomiaru
Przed rozpoczęciem testów należy:
- odłączyć przewód gaszenia silnika (biało-czarny) od modułu CDI,
- odłączyć przewód pomarańczowy od cewki zapłonowej,
- upewnić się, że przewód masowy modułu (czarny przechodzący w zielony) jest solidnie przykręcony do aluminiowej części silnika.
Jest to ta sama masa, z której korzysta również cewka zapłonowa.
Pomiar napięcia wyjściowego modułu
Po odłączeniu przewodu pomarańczowego od cewki zapłonowej należy ustawić miernik na pomiar napięcia przemiennego (AC).
Pomiar wykonujemy pomiędzy:
- przewodem pomarańczowym wychodzącym z modułu CDI,
- masą silnika.
Podczas energicznego kopania rozrusznikiem nożnym lub obracania silnikiem wkrętarką na przewodzie pomarańczowym powinno pojawiać się napięcie:
powyżej 20 V AC
Interpretacja wyników
Napięcie powyżej 20 V AC
- moduł CDI generuje impuls wyjściowy,
- należy sprawdzić cewkę zapłonową, przewód wysokiego napięcia, fajkę i świecę.
Brak napięcia lub bardzo niskie napięcie
- należy sprawdzić impulsator,
- cewkę zasilającą CDI,
- połączenia przewodów,
- połączenie masowe modułu,
- sam moduł CDI.
Najczęstszy błąd podczas pomiarów
Bardzo często przyczyną błędnej diagnozy jest pozostawienie podłączonego przewodu gaszenia (biało-czarnego).
Uszkodzony przełącznik zapłonu, zwarcie w instalacji lub przetarty przewód gaszenia mogą stale zwierać moduł do masy i uniemożliwiać powstanie iskry.
Dlatego podczas diagnostyki układu zapłonowego zaleca się całkowite odłączenie przewodu biało-czarnego od modułu CDI i wykonywanie wszystkich pomiarów przy odłączonym obwodzie gaszenia.
Dlaczego regulator napięcia nie jest przyczyną problemów z zapłonem?
Jak widać z przedstawionych wcześniej testów, regulator napięcia nie pełni żadnej funkcji związanej z generowaniem iskry ani pracą układu zapłonowego.
Jego zadaniem jest wyłącznie obsługa obwodu oświetlenia i ładowania. Odpowiada za stabilizację napięcia oraz ochronę odbiorników elektrycznych przed przepięciami.
